SC2000 Smart Kit Dual

國際大廠指定影像處理器

極致省電，精細高畫質

軟硬整合解決方案，協助客戶加速開發

開放式平台可彈性因應不同的開發需求

應用場景

・360度全景攝影機 ・360度全景攝影機
・機器視覺 ・機器視覺
・醫療相關(內視鏡) ・醫療相關(內視鏡)
・智能視訊會議系統 ・智能視訊會議系統

SC2000 Smart Kit Dual 提供

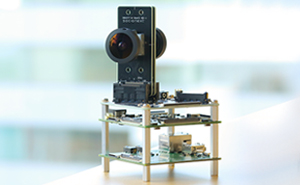

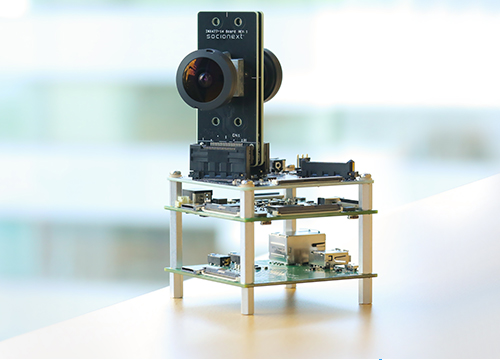

SC2000 Smart Kit Dual 開發板
SC2000 Smart Kit Dual 開發板
軟體開發套件
軟體開發套件
影像參數調整工具
影像參數調整工具
我們提供一站式的
影像解決方案

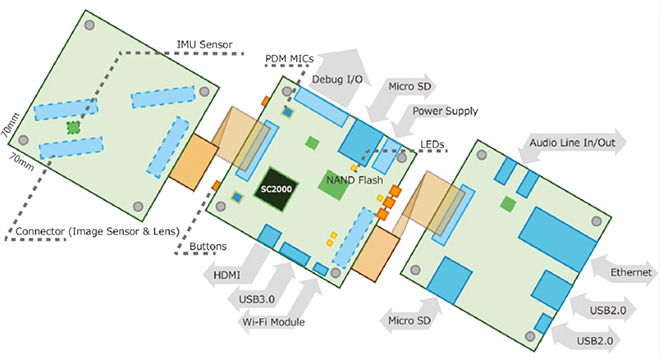

開發板示意圖

開發板示意圖

開發板規格

規格

  • 晶片
    Socionext SC2000 SoC
  • 核心架構
    Quad-core ARM Cortex-A7
  • CPU
    450-658MHz
  • 記憶體
    2GByte LPDDR3
  • NAND快閃記憶體
    4Gb
  • 操作系統
    Linux 4.4.15 based
  • 影像感測器
    SONY 12M Pixel CMOS Sensor x 2
  • 鏡頭
    Horizontal FOV 180° F2.8 lens x 2
  • Wi-Fi
    IEEE 802.11ac compliant
  • IMU Sensor
    6-Axisa Gyro/Accele Sensor
  • 操作介面
    x4 Push Button
  • 尺寸
    70mm x 70mm (Stacked 3 Boards)
  • 電源
    12V 2A AC adapter

相機功能

  • 模式
    Video Recording, Single Capture,Multi Shot(Burst/Time Lapse), Playback
  • 視訊
    3840 x 1920 (Media) + 1920 x 960 (Wi-Fi) + 960 x 480 (Media) at 30fps
  • 音訊
    PCM, AAC-LC(Need License)
  • 影像輸出
    USB(UVC), Ethernet/Wi-Fi(RTP), HDMI(rev 2.0), SD Card
  • Adjustable IP
    AE, AWB, EIS, 3DNR
  • 影像設定
    ISO, AE Metering, Exposure Control, Flicker, White Balance
  • 工具
    Camera Setting/Image Tuning Tool
  • USB
    MTP, CDC, UVC

介面/連接器

  • HDMI
    micro plug
  • USB 3.0
    micro-B connector
  • USB 2.0
    micro-B connector, type-A connector
  • LCD連接器
    25-pin DSI flat flex cable connector
  • 記憶卡插槽
    micro SDIO x 2
  • Ethernet
    1000 BaseT Ethernet socket
  • 音訊介面
    Line In/Out, PDM Mic

Debug工具連接器

  • 模式切換
    8-pin Dip Switch
  • ICE工具切換
    20-pin SWD ICE connector,20-pin JTAG ICE connector
  • UART介面
    x3 USB micro-B connector
  • User介面
    Rotary Switch, Joy Stich

套件內容

硬體

  • 項目
    描述
    格式
    交付物
    Standard
    Smart Board
    Board size : less than 70mm x 70mm,Sensor board, Main(M10V) board, I/F board
    -
    交付物 Board*1
    Standard

軟體

  • 項目
    描述
    格式
    交付物
    Standard
    SDK
    • Linux BSP
    • Middleware / Framework / Reference Application
    • Linux software development environment
    • Camera & System controller

    ※ Excluded Linux kernel & Open software & Wi-Fi certification Service

    Source / Object code
    交付物 SDK Software
    Standard Production License
    項目
    描述
    格式
    Smart Setting Tuning Tool
    • Camera control software
    • Image tuning software

    ※ Not Including IQ Tuning Service

    Object code
    交付物 Source / Object
    Standard Object
    項目
    描述
    格式
    Drivers
    • Camera control software
    • Image tuning software

    ※ Not Including IQ Tuning Service

    ※ Not Including IQ Tuning ServiceNot Including IQ Tuning ServicNot Including IQ Tuning Servic

    Source code
    交付物 SDK Software
    Standard

文件文件

  • 項目
    描述
    格式
    交付物
    Standard
    Schematic Data
    Schematic for EVB Board
    .pdf / .DSN
    PCB Data
    Allegro and Gerber Data
    .brd / .gbr
    BOM List
    BOM List for EVB Board
    .pdf
    PCB design Guideline
    BOM List for EVB Board
    .pdf
    Software Specification
    Specification of Software
    •API Document *1
    •Flow framework *2
    •Image processing document *2
    .pdf
    Hardware Specification
    •Specification of Hardware
    •EVB Manual
    .pdf
    交付物 DVD or Download
    Standard
聯繫我們
Tel: +886-2-5559-9088 ext. 564/578/588
Email: snt-marcom-tw@ml.css.socionext.com
立即來信/來電洽詢
月月抽Apple Watch Series3
M820 Hybrid Codec M820 Hybrid Codec

高擴充彈性的應用平台

超高密度與超低運作功耗

低延遲高性能的影音串流

相容於主流多媒體應用平台

應用場景

高擴充彈性的應用平台 ・IPTV / OTT服務提供商
高擴充彈性的應用平台 ・線上直播 / 點播
高擴充彈性的應用平台 ・智慧監控

M820 Hybrid Codec 提供

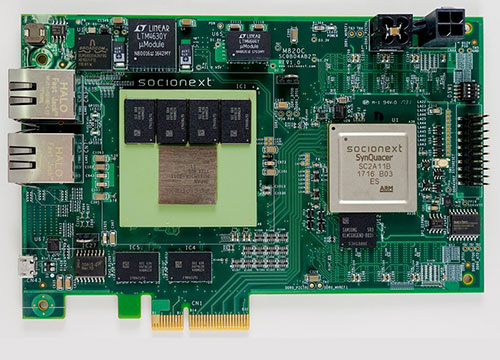

“M820 Hybrid Codec”搭載支援4K/60p HEVC多格式影音編解碼LSI “MB86M30”以及基於ARM®架構的多核心處理器LSI “SC2A11”。“M820 Hybrid Codec”是一個先進的影像處理應用平台，可支援影音編解轉碼，即時影像資訊(meta data)擷取，以及兩者整合後的串流輸出。藉由其板載的專用硬體，與彈性化的通用處理器與軟體，此一應用平台可最大化的實現即時影像資料擷取。

“M820 Hybrid Codec”的軟體相容於Open-Source的Gstreamer多媒體框架。可支援多種既有的Gstreamer plug-in與SNI的影像分析進階plug-in，實現了多樣化的應用情境與高運作效率。

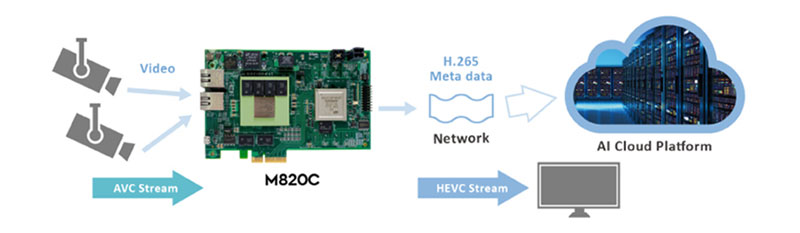

應用範例

規格摘要內容

    M820 Box
    M820C
    Overview
    Main CPU
    Cortex-A53 Dual, 1GHz, x12
    Memory
    DDR4-RDIMM x4 64GB
    eMMC 64GB
    SPI-FLASH 128MB
    DDR4 8GB
    eMMC 64GB
    SPI-FLASH 128MB
    Ethernet
    Gigabit Ethernet (RJ-45) x2
    PCIe
    -
    PCI Express Gen2, 4lanes
    USB2.0 Device
    Mini USB x3 (UART)
    Micro USB x2 (UART)
    SDI
    In/Out x4
    -
    DVB-ASI
    In/Out x4
    -
    Size
    300 x 300 x 410 mm
    163 x 106 x 20 mm
    Power supply
    DC 12V DC Jack
    DC12V
